VC-118-S型攝像頭測試燈箱的光源控制
發布時間：2020-04-06 09:49瀏覽次數：

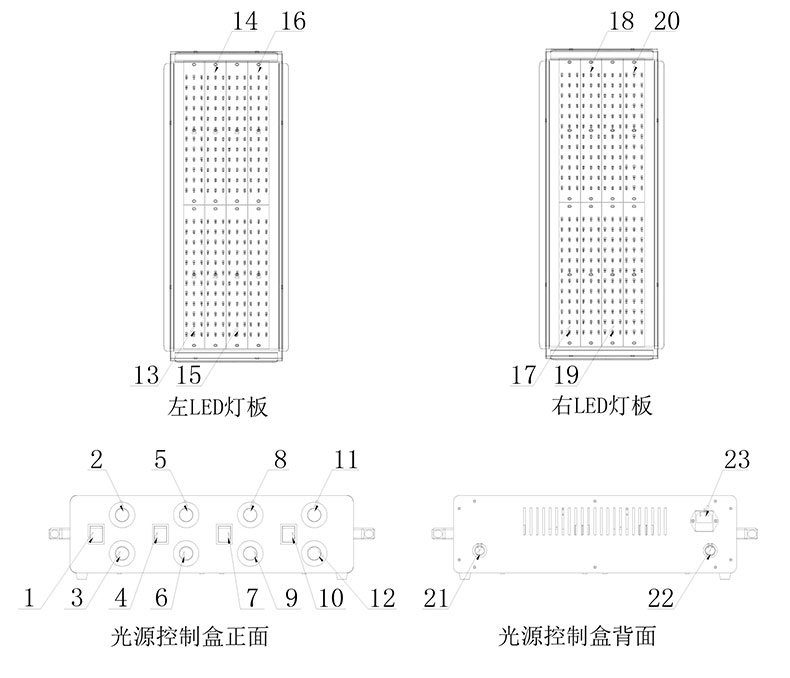

光源控制說明：
1--1路光源電源開關 2--1路光源調光旋鈕1 3--1路光源調光旋鈕2 4--2路光源電源開關 5--2路光源調光旋鈕1 6--2 路光源調光旋鈕2
7--3路光源電源開關 8--3路光源調光旋鈕1 9--3路光源調光旋鈕2 10--4路光源電源開關 11--4路光源調光旋鈕1 12--4 路光源調光旋鈕2
13-左 1路 LED光源 14--左 2路 LED 光源 15一左 3路 LED 光源 16一左4路LED光源 17一右1路LED光源 18-右2路LED光源
19-右3路LED光源 20- -右4路LED光源 21-LED電源連接線插頭1 22-LED電源連接線插頭 23-光源控制盒插座
1.將左、右兩個LED燈板的電源連接線纜接入光源控制盒的LED電源連接線插頭1和LED電源連接線插頭2,連接線纜不分左右。
2.將220V電源線接入光源控制盒插座。
3.打開1路光源電源開關，旋轉1路光源調光旋鈕，控制左、右兩邊燈板中的1路LED光源的亮度，順時針?lè)较蛐D(zhuǎn)光源由暗逐漸變亮，逆時針?lè)较蛐D(zhuǎn)光源由亮逐漸變亮。調光旋鈕分為兩級控制，先扭調光旋鈕1,再扭調光旋鈕2,同樣方法控制其他3路LED光源。
